农业四情监测

农业四情监测系统

农业四情分别是指:土壤墒情、农田虫情、农田苗情以及灾情。有效结合气象、墒情等传感器以及虫情预报灯等,对田间苗情、虫情、灾情实现自动监测,使用户远程就能了解到作物生长状况,以做出及时调控。可选配性诱器来捕捉虫害,争创现代化农业示范园区奠定基础。

一、系统简介

  农业四情分别是指:土壤墒情、农田虫情、农田苗情以及灾情。

  农林四情监测系统中的土壤墒情自动监测主要是针对土壤水分含量进行监测,通过墒情传感器测量土壤的体积含水量。准确指导水田合理施肥,提高产量,避免由于过量施肥导致的环境问题;虫情对农业害虫潜伏、发生和活动的情况做好虫情预测、预报工作;田间苗情、灾情一体化监测,是指自动监测农作物的生长发育状态、病虫害情况,对灾情进行实时视频监控。并有效结合气象、墒情等传感器以及虫情预报灯等,对田间苗情、虫情、灾情实现自动监测,使用户远程就能了解到作物生长状况,以做出及时调控。可选配性诱器来捕捉虫害,争创现代化农业示范园区奠定基础。

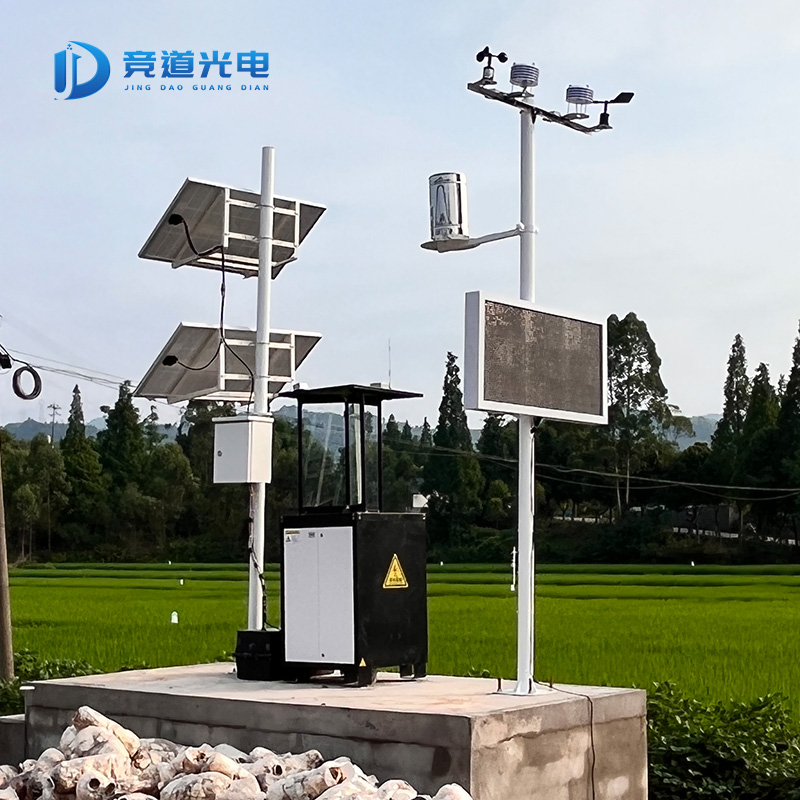

二、田间气候监测站


农业气候是指与农业生产和农作物生长发育密切有关的气候条件。包括光、热、水分等作物生长发育不可缺少的因子;也包括旱、涝、霜冻、大风等不利气候条件。这些条件不仅影响农业生产的地理分布,也影响农作物产量的高低和质量的优劣。
天气情况在农作物的生长发展中具有举足轻重的作用,粮食长得好不好,除去土壤肥力的因素,其次就是天气,顺应时节播种,风调雨顺才能有一个好的收成,而农业气象站的作用就是对农田中的气象进行实时监测,为农作物的生长发展提供有力的数据支持。

1、采集器:采用工业级处理芯片,搭配ABS外壳,整体轻便、坚固美观。具备192*64全点阵液晶显示,可完成图形显示或12*4个汉字显示(可选配7寸液晶显示屏幕),适用于各种恶劣环境。


2、具有外部U盘存储扩展功能。

3、传感器:环境温度、湿度、风速、风向、气压、土壤温度、土壤湿度传感器、土壤PH、土壤盐分、雨量传感器、总辐射传感器、二氧化碳、日照时数、蒸发量、露点温度、地表温度、光合有效辐射、叶面温度传感器、叶面湿度传感器等各种气象要素传感器(可根据需求选配)。

4、支架:主杆表面采用热镀锌、静电喷塑工艺处理,抗腐蚀性强,主杆高度3米。

5、功耗:3-5W,工作环境温度:-50~+80℃,工作相对湿度:0~100%RH

6、可靠性:免维护,防盐雾,防尘

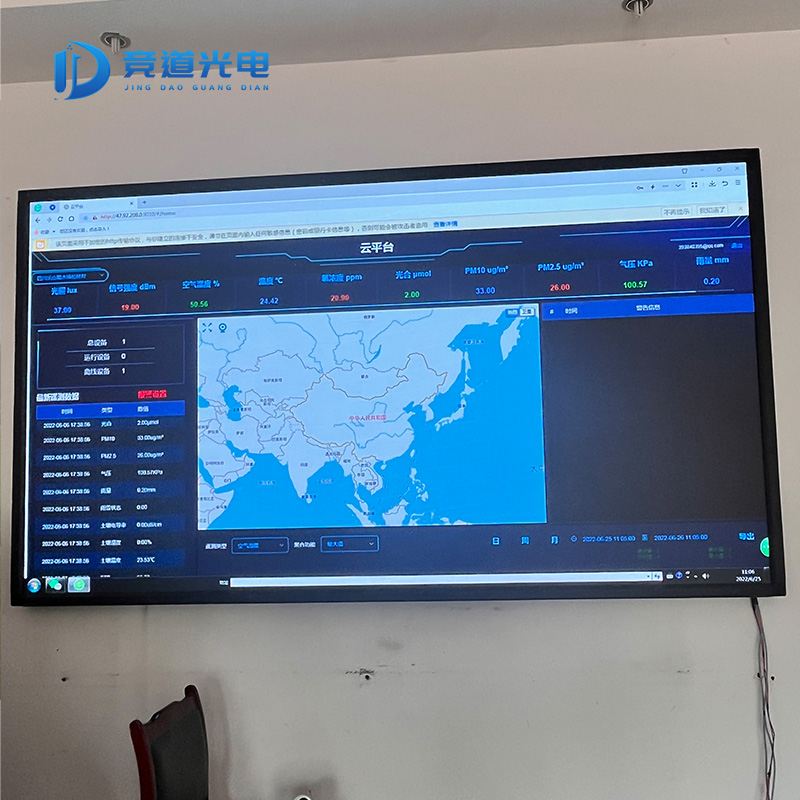

7、数据监控平台1套:

数据查询功能:支持任意时间段的各类实时数据、历史数据的查询、导出、打印功能。

数据统计功能:支持单要素统计功能:可按年、月、日、小时、10分钟或任意时间段进行单要素最大值、最小值、平均值的统计。

数据图表功能:实时全天候接收数据可以形成实时曲线,并可以以柱形图、饼状图等直观的方式呈现。

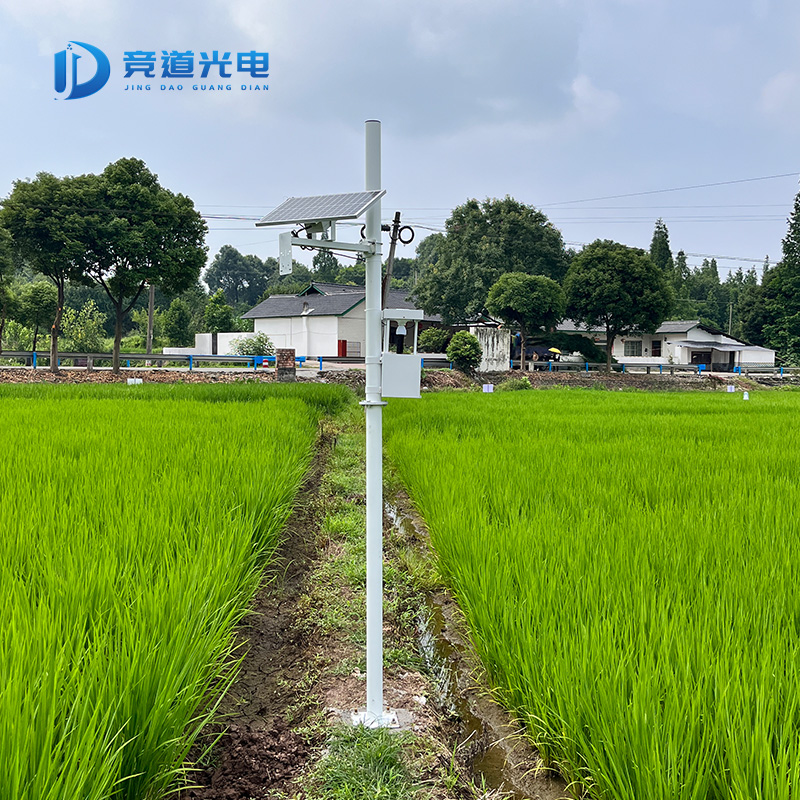

三、土壤墒情监测站

我国是个农业大国,人口众多,但耕地相对缺乏,土壤质量不高,在这样的条件下更加高效地利用土壤资源。土壤墒情是土壤的重要组成部分,对农作物起着十分重要的作用,土壤的品质是高产作物的关键因素,土壤的温湿度和水分对农作物的产量十分重要,干旱就是导致农作物产量的最大原因

1、外壳采用PVC塑料管,内部发射近1G赫兹的高频探测波,可以穿透塑料管,有效感知土壤环境。
2、不受土壤中盐离子的影响,化肥、农药、灌溉等农业活动不会影响测量结果,数据精准。
3、传感器的电极没有直接与土壤接触,避免电力对土壤及土壤中的植物的干扰。
4、产品采用标准的Modbus-RTU485通信模式,最远通信2000米。
5、支持10-30V宽电压充电。
6、一体式可同时监测四层土壤温湿度。
技术参数:
1、工作温度:-40℃-80℃
2、土壤湿度:0~100%(±5%)
3、土壤温度:-15℃~35℃(±0.5℃)
4、测点间距:10cm
5、供电方式:10-30V宽直流供电
6、外壳:PVC塑料管
7、防护等级:地面以下部分IP68
8、输出信号:RS485(Modbus协议)
9、功耗:四层 0.9W

四、风吸式杀虫灯

主要目的:在农业、林业、养殖、仓储等场合,可以有效灭杀各种鳞翅目害虫。
工作原理:风吸式杀虫灯是一款物理灭虫器械,利用光波引诱害虫成虫扑灯,然后风机转动产生负压气流将虫子吸入到收集器中,使之风干、脱水,达到杀虫的目的。
主体结构:产品由诱虫光源、杀虫部件、集虫部件、支撑部件等组成。
光源参数:波长320nm-680nm。
整机功率:≤15W。
太阳能供电系统参数:功率30W,尺寸505*430mm,20AH锂电池,太阳能供电系统最终输出电压DC12V和DC24V可选。
连续阴雨天太阳能供电系统续航:2~3天。
风机参数:供电12vDC,功率4w.
立杆参数:高3m,直径76mm。
单次杀虫时间:诱虫灯每次工作5h,杀虫灯工作7h。
工作逻辑:结合先进的物联网雨控、光控思维,风吸式杀虫灯通过光照、降雨控制设备的运行与停止,当设备在无雨且光照低于设定值时,将控制风扇运行和引虫灯的继电器吸合,设备开始运行,当设备的光照感应器感应到超限或者雨雪感应器感应到下雨时,设备停止工作。
上行通讯方式:可选配1路多功能4G通信接口,基于蜂窝网络,通过4G上传数据,TCP/IP方式上传数据,支持动态域名解析DNS,只需插入一张手机卡便可将杀虫灯实时状态上传至远端监控软件平。
远程查看状态内容:降雨状态、光照状态、诱虫灯状态、风机状态、太阳能电池电压。

五、虫情测报系统

主要目的:对虫害的发生与发展进行分析和预测,为现代农业提供服务,满足虫情预测预报及标本采集的需要。
工作原理:利用现代光,电,数控等技术,实现了害虫诱捕虫体远红外自动处理,传送带配合运输,整灯自动运行等功能。在无人监管的情况下,可自动完成诱虫,杀虫,虫体分散,拍照,运输,收集,排水等系统作业,然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台。
主体结构:
材质:整机喷塑
撞击屏:高透玻璃材质,互成120度角,单屏尺寸:长595±2mm,宽213±2mm,厚5mm。
显示器:7寸安卓操作系统触控显示屏,支持整机实时状态查看,工作模式调整,支持本机虫害照片本地查看,并可通过本机设定参数。
参数:
供电电压:太阳能供电
启动最大功率:≤200W;稳定工作功率:≤60W;待机功率≤5W;
整机尺寸:557mm*567mm*1634mm
通信方式:4G标配,网口(选配)
工作环境:0~70℃,0~95%(相对湿度)、无凝结
诱虫光源:20W黑光灯管(主波长365nm);灯管启动时间≤5S;
远红外虫体处理仓温度:工作15分钟后温度可达85℃±5℃
绝缘电阻≥2.5MΩ(漏电保护)
摄像头像素:500W,可清晰分辨每一个虫体
